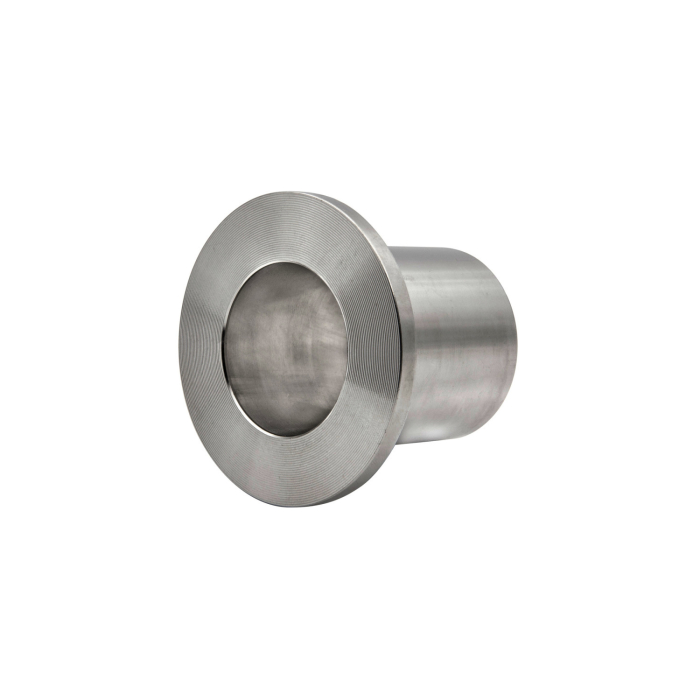

Edelstahl-Stub-End 5" SCH-10S (141,30x3,40 mm) 1.4301/1.4307 (304/304L) nahtlos

Technische Daten

• Nennweite: 5"
• Schedule: SCH-10S
• Außendurchmesser: 141,30 mm
• Wandstärke: 3,40 mm
• Werkstoff: 1.4301/1.4307 (304/304L)
• Ausführung: nahtlos
• Norm: ASTM A403 WP-W / ASME B16.9
• Gewicht: 1,36 kg/St

Stub End aus 1.4301/1.4307 (304/304L), nahtlos

Dieser Stub End nach ASTM A403 WP-W / ASME B16.9 dient als Verbindungselement in Rohrleitungssystemen und wird stets in Kombination mit einem Losflansch (Lap Joint Flange) eingesetzt. Die nahtlose Ausführung aus Edelstahl 1.4301/1.4307 (304/304L) kommt ohne Schweißnaht aus und eignet sich dadurch besonders für Anwendungen mit erhöhten Anforderungen an Druck- und Temperaturbeständigkeit. Mit einem Außendurchmesser von 141,30 mm und einer Wandstärke von 3,40 mm ist die Nennweite 5" SCH-10S für mittlere Betriebsdrücke ausgelegt.

Einsatz & Kapazität

Stub Ends mit Losflansch kommen dort zum Einsatz, wo Rohrleitungen regelmäßig demontiert werden müssen, etwa zu Wartungs-, Reinigungs- oder Inspektionszwecken. Da sich der Losflansch frei um den Stub End drehen lässt, lassen sich die Schraubenlöcher beim Verbinden zweier Flansche unabhängig von der Rohrausrichtung passgenau positionieren.

• Anlagenbau mit häufigem Leitungswechsel
• Chemische und pharmazeutische Industrie
• Lebensmittelverarbeitung
