Grabenbrücke Kunststoff

Leichte, tragfähige Überbrückungslösung aus HDPE für den gewerblichen Baustelleneinsatz

Grabenbrücken aus Kunststoff (Link: /products/grabenbrucke-aus-kunststoff) sind temporäre Überbrückungselemente für offene Gräben auf Baustellen und bei Infrastrukturarbeiten. Sie ermöglichen den sicheren Übergang für Fußgänger und leichte Fahrzeuge über Leitungs- und Versorgungsgräben bis zu 1 m Breite. Durch das modulare Prinzip lassen sich mehrere Einheiten seitlich miteinander verbinden und so jede benötigte Nutzbreite realisieren. Als witterungsbeständige und wartungsarme Alternative zu Holz- oder Stahlbrücken bieten Kunststoff-Grabenbrücken eine wirtschaftlich überzeugende Lösung für den täglichen Baustellenbetrieb.

Weitere Informationen zu unseren Kunststoff-Grabenbrücken

Kunststoff-Grabenbrücken aus HDPE (High-Density Polyethylen) sind für den robusten Dauereinsatz unter wechselnden Witterungsbedingungen konzipiert. Das Material verrottet nicht, rostet nicht und erfordert keine regelmäßige Behandlung oder Imprägnierung – ein entscheidender Vorteil gegenüber Holzlösungen, die im Außeneinsatz regelmäßig gewartet werden müssen. Mit einer zertifizierten Tragfähigkeit von bis zu 1.000 kg je Einheit sind die Brücken nicht nur für den Fußgänger- und Rollstuhlbetrieb ausgelegt, sondern auch für die Überfahrt mit Pkw und leichten Nutzfahrzeugen geeignet.

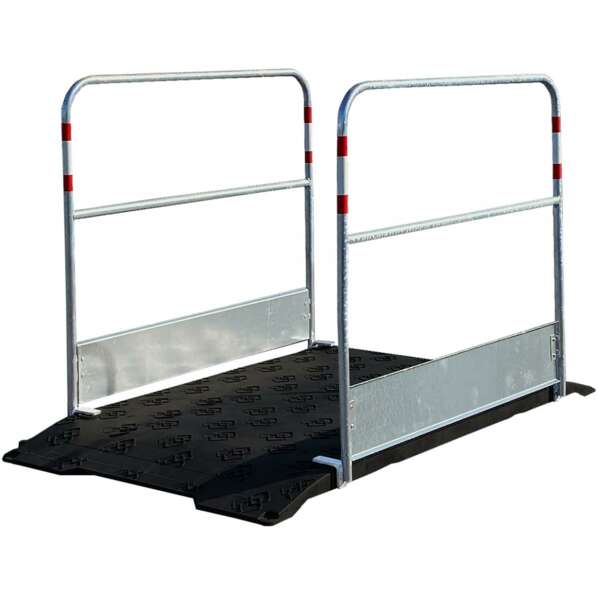

Die Handhabung ist auf Einzelpersonenbetrieb ausgelegt: Integrierte Tragegriffe und ein Eigengewicht von rund 21 kg pro Einheit ermöglichen den Transport und die Positionierung ohne Hebezeug. Antirutschoberfläche und Antirutschleiste sichern sowohl den Übergang für Personen als auch die Lage der Brücke im Einsatz. Bohrlöcher zur Bodenverankerung sind werkseitig integriert und ermöglichen bei Bedarf eine feste Fixierung. Je nach Variante ist ein Handlauf aus lackiertem Stahl oder ein seitlich einsteckbares Geländer aus verzinktem Stahl mit Reflektorstreifen im Lieferumfang enthalten – beides erhöht die Sicherheit für passierende Personen und erfüllt die Anforderungen der Arbeitsstättenverordnung sowie der ZTV-SA.

Durch seitliches Verbinden mehrerer Einheiten lässt sich die Nutzbreite stufenlos an die jeweilige Grabengeometrie und den Verkehrsanforderungen anpassen – von schmalen Fußgängerübergängen bis zu breiteren Durchfahrtsbreiten für Fahrzeuge. Diese Skalierbarkeit macht die Kunststoff-Grabenbrücke besonders geeignet für Projekte mit wechselnden Anforderungen, wie etwa Leitungsbauarbeiten im Bereich Glasfaser-, Strom- oder Versorgungsinfrastruktur, kommunale Tiefbauprojekte oder Instandhaltungsmaßnahmen an bestehenden Leitungstrassen.

Als langlebige, wartungsfreie und flexibel einsetzbare Lösung amortisiert sich die Kunststoff-Grabenbrücke gegenüber häufig zu erneuernden Holzlösungen bereits nach wenigen Einsatzzyklen – sowohl wirtschaftlich als auch logistisch ein klarer Vorteil im Baustellenalltag.

AUSSERDEM INTERESSANT

Welche Maße haben die Grabenbrücken aus Kunststoff?

Die Kunststoff-Grabenbrücken sind in einer Standardgröße erhältlich:

• Länge: 1.700 mm (1,7 m)
• Breite: 1.000 mm (1,0 m)
• Bauhöhe: 80 mm

Durch seitliches Verbinden mehrerer Einheiten lässt sich die Gesamtnutzbreite flexibel an die jeweiligen Anforderungen anpassen.

Wie hoch ist die Tragfähigkeit der Kunststoff-Grabenbrücke?

Jede Einheit ist für eine Traglast von bis zu 1.000 kg ausgelegt. Damit sind die Brücken nicht nur für den Fußgängerbetrieb geeignet, sondern auch für die Überfahrt mit Pkw und leichten Fahrzeugen – ein deutlicher Vorteil gegenüber klassischen Holzlösungen, die typischerweise nur rund 150 kg tragen.

Welche Normen erfüllen die Kunststoff-Grabenbrücken?

Je nach Ausführung erfüllen die Modelle die Anforderungen der DIN 4420-1 sowie der Arbeitsstättenverordnung und der ZTV-SA (Zusätzliche Technische Vertragsbedingungen für Sicherungsarbeiten). Damit sind sie für den Einsatz auf öffentlichen Baustellen und bei kommunalen Infrastrukturprojekten normgerecht geeignet.

Kann eine einzelne Person die Grabenbrücke transportieren und aufbauen?

Ja. Mit einem Gewicht von rund 21 kg pro Einheit und integrierten Tragegriffen ist die Grabenbrücke für den Einzelpersonentransport und die eigenständige Positionierung ausgelegt. Ein Hebezeug oder zusätzliches Personal sind nicht erforderlich.

Wie wird die Grabenbrücke gegen Verrutschen gesichert?

Jede Einheit verfügt über eine Antirutschleiste auf der Unterseite, die ein seitliches Verschieben im Einsatz verhindert. Für eine feste Verankerung am Untergrund sind werkseitig Bohrlöcher integriert, über die die Brücke mit Bodenankern fixiert werden kann.

Für welche Einsatzbereiche sind Kunststoff-Grabenbrücken besonders geeignet?

Typische Einsatzbereiche umfassen:

• Leitungs- und Tiefbauarbeiten (Glasfaser, Strom, Wasser, Abwasser)
• Kommunale Infrastrukturprojekte mit häufig wechselnden Grabenstandorten
• Baustellen mit gemischtem Betrieb aus Fußgängern und leichten Fahrzeugen
• Instandhaltungs- und Wartungsarbeiten im Facility Management

Worin unterscheiden sich Kunststoff-Grabenbrücken von Stahl- oder Holzvarianten?

Im Vergleich zu Stahlbrücken sind Kunststoff-Grabenbrücken erheblich leichter und lassen sich ohne Hebezeug handhaben. Gegenüber Holzbrücken (Link: /products/grabenbrucken-aus-holz) entfällt jeglicher Wartungsaufwand, da HDPE weder verrottet noch splittert und dauerhaft witterungsbeständig ist. Die Tragfähigkeit von bis zu 1.000 kg übertrifft typische Holzausführungen dabei deutlich.
