Rohrbögen

Weitere Informationen zu unseren Rohrbögen

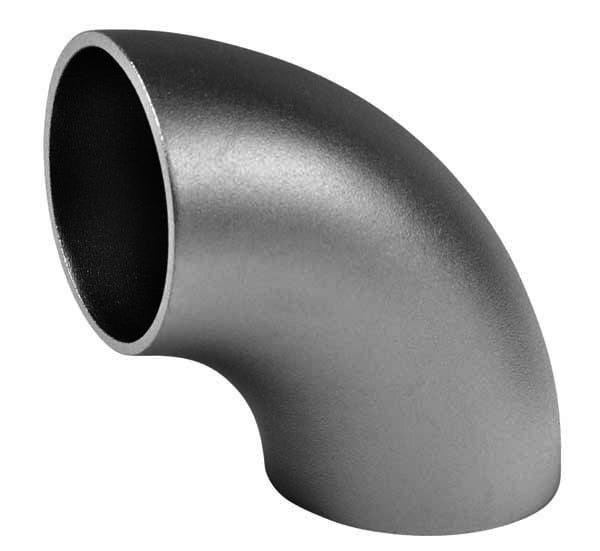

Die metrischen Rohrbögen sind mit den Biegeradien 2D, 3D und 5D erhältlich, also dem Zwei-, Drei- oder Fünffachen des Außendurchmessers, sowie mit R = D+100. Die zölligen Rohrbögen nach ASME B16.9 gibt es mit langem Radius (Long Radius) und kurzem Radius (Short Radius).

Als Werkstoffe stehen 1.4307, 1.4404, 1.4432, 1.4541 und 1.4571 sowie nach US-Norm 1.4301/1.4307 (304/304L) und 1.4401/1.4404 (316/316L) zur Verfügung. Die zölligen Ausführungen sind als WP-S (nahtlos), WP-W (geschweißt) und WP-WX (geschweißt, 100 % röntgengeprüft) erhältlich.

Bei Fragen zu Werkstoffzeugnissen, weiteren Winkeln oder Radien oder projektbezogenen Staffelpreisen erreichen Sie uns jederzeit über unser Kontaktformular.

AUSSERDEM INTERESSANT

Was bedeutet 3D beim Rohrbogen?

Die Angabe beschreibt den Biegeradius als Vielfaches des Rohraußendurchmessers: Bei 3D beträgt der Radius das Dreifache des Außendurchmessers.

Was ist der Unterschied zwischen langem und kurzem Radius?

Nach ASME B16.9 beträgt der Biegeradius beim langen Radius das 1,5-Fache, beim kurzen Radius das 1-Fache der Nennweite. Rohrbögen mit kurzem Radius benötigen entsprechend weniger Platz.

Nahtlos oder geschweißt – was ist der Unterschied?

Nahtlose Rohrbögen werden ohne Schweißnaht gefertigt, geschweißte Rohrbögen haben eine Schweißnaht. Welche Ausführung passt, hängt von den Anforderungen Ihrer Anlage ab.
