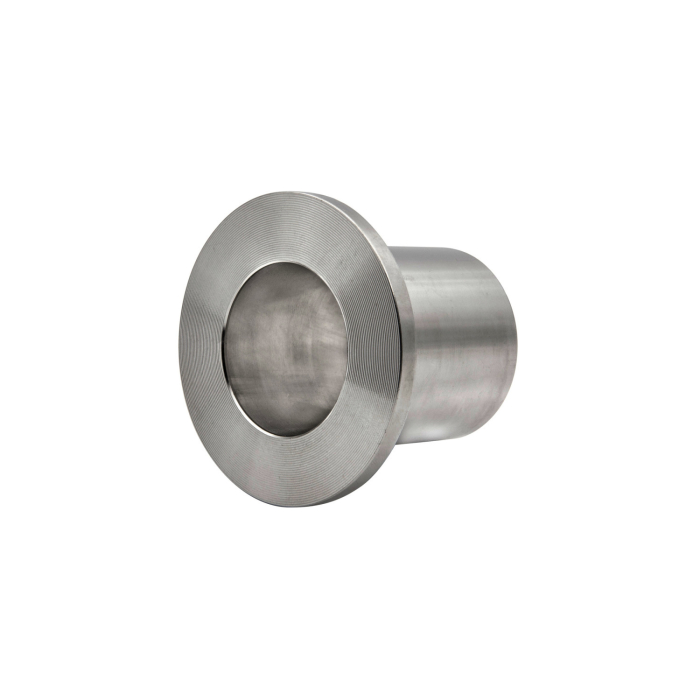

Edelstahl-Stub-End 20" SCH-10S (508,00x5,54 mm) 1.4401/1.4404 (316/316L) geschweißt

Technische Daten

• Nennweite: 20"
• Schedule: SCH-10S
• Außendurchmesser: 508,00 mm
• Wandstärke: 5,54 mm
• Werkstoff: 1.4401/1.4404 (316/316L)
• Ausführung: geschweißt
• Norm: ASTM A403 WP-WX 100% Xray / ASME B16.9
• Gewicht: 14,1 kg/St

Stub End aus 1.4401/1.4404 (316/316L), geschweißt

Dieser Stub End nach ASTM A403 WP-WX 100% Xray / ASME B16.9 dient als Verbindungselement in Rohrleitungssystemen und wird stets in Kombination mit einem Losflansch (Lap Joint Flange) eingesetzt. Die geschweißte Ausführung aus Edelstahl 1.4401/1.4404 (316/316L) ist zu 100 % radiografisch geprüft (Xray), was eine zusätzliche Qualitätssicherung für anspruchsvollere Anwendungen bietet. Mit einem Außendurchmesser von 508,00 mm und einer Wandstärke von 5,54 mm ist die Nennweite 20" SCH-10S für mittlere Betriebsdrücke ausgelegt. Der zusätzliche Legierungsanteil an Molybdän verbessert insbesondere die Beständigkeit gegenüber Chloriden.

Einsatz & Kapazität

Stub Ends mit Losflansch kommen dort zum Einsatz, wo Rohrleitungen regelmäßig demontiert werden müssen, etwa zu Wartungs-, Reinigungs- oder Inspektionszwecken. Da sich der Losflansch frei um den Stub End drehen lässt, lassen sich die Schraubenlöcher beim Verbinden zweier Flansche unabhängig von der Rohrausrichtung passgenau positionieren.

• Anlagenbau mit häufigem Leitungswechsel
• Chemische und pharmazeutische Industrie
• Lebensmittelverarbeitung
