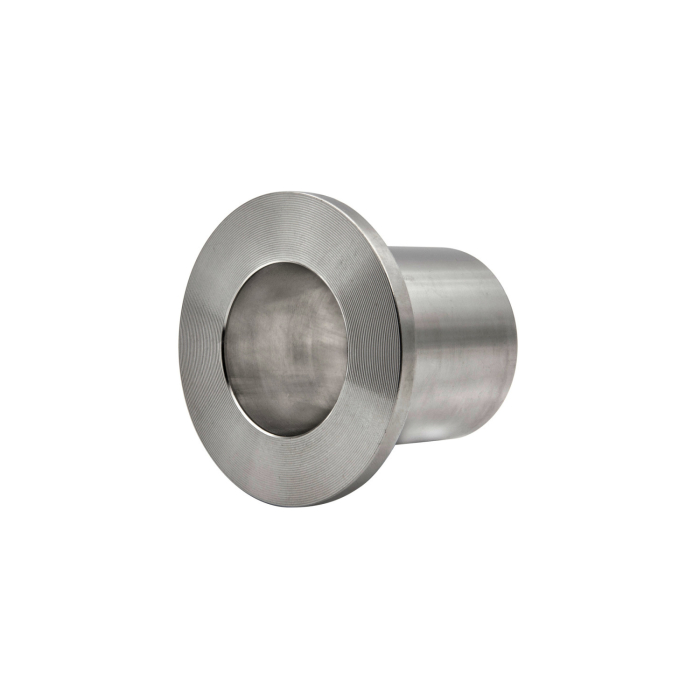

Edelstahl-Stub-End 8" SCH-40S (219,08x8,18 mm) 1.4401/1.4404 (316/316L) geschweißt

Technische Daten

• Nennweite: 8"
• Schedule: SCH-40S
• Außendurchmesser: 219,08 mm
• Wandstärke: 8,18 mm
• Werkstoff: 1.4401/1.4404 (316/316L)
• Ausführung: geschweißt
• Norm: ASTM A403 WP-W / ASME B16.9
• Gewicht: 5,89 kg/St

Stub End aus 1.4401/1.4404 (316/316L), geschweißt

Dieser Stub End nach ASTM A403 WP-W / ASME B16.9 dient als Verbindungselement in Rohrleitungssystemen und wird stets in Kombination mit einem Losflansch (Lap Joint Flange) eingesetzt. Die geschweißte Ausführung aus Edelstahl 1.4401/1.4404 (316/316L) bietet eine wirtschaftliche Fertigung bei guter Korrosionsbeständigkeit. Mit einem Außendurchmesser von 219,08 mm und einer Wandstärke von 8,18 mm ist die Nennweite 8" SCH-40S für höhere Betriebsdrücke ausgelegt. Der zusätzliche Legierungsanteil an Molybdän verbessert insbesondere die Beständigkeit gegenüber Chloriden.

Einsatz & Kapazität

Stub Ends mit Losflansch kommen dort zum Einsatz, wo Rohrleitungen regelmäßig demontiert werden müssen, etwa zu Wartungs-, Reinigungs- oder Inspektionszwecken. Da sich der Losflansch frei um den Stub End drehen lässt, lassen sich die Schraubenlöcher beim Verbinden zweier Flansche unabhängig von der Rohrausrichtung passgenau positionieren.

• Anlagenbau mit häufigem Leitungswechsel
• Chemische und pharmazeutische Industrie
• Lebensmittelverarbeitung
