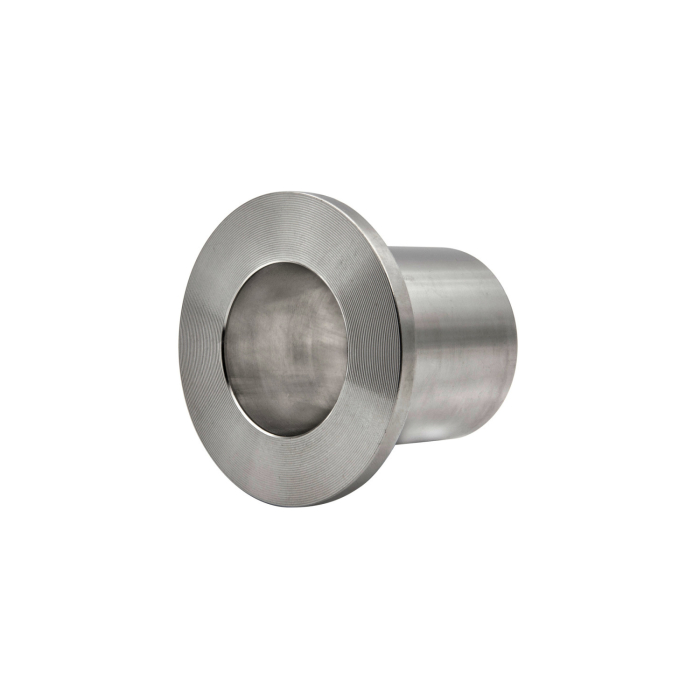

Edelstahl-Stub-End 14" SCH-10S (355,60x4,78 mm) 1.4301/1.4307 (304/304L) geschweißt

Technische Daten

• Nennweite: 14"
• Schedule: SCH-10S
• Außendurchmesser: 355,60 mm
• Wandstärke: 4,78 mm
• Werkstoff: 1.4301/1.4307 (304/304L)
• Ausführung: geschweißt
• Norm: ASTM A403 WP-WX 100% Xray / ASME B16.9
• Gewicht: 7,75 kg/St

Stub End aus 1.4301/1.4307 (304/304L), geschweißt

Dieser Stub End nach ASTM A403 WP-WX 100% Xray / ASME B16.9 dient als Verbindungselement in Rohrleitungssystemen und wird stets in Kombination mit einem Losflansch (Lap Joint Flange) eingesetzt. Die geschweißte Ausführung aus Edelstahl 1.4301/1.4307 (304/304L) ist zu 100 % radiografisch geprüft (Xray), was eine zusätzliche Qualitätssicherung für anspruchsvollere Anwendungen bietet. Mit einem Außendurchmesser von 355,60 mm und einer Wandstärke von 4,78 mm ist die Nennweite 14" SCH-10S für mittlere Betriebsdrücke ausgelegt.

Einsatz & Kapazität

Stub Ends mit Losflansch kommen dort zum Einsatz, wo Rohrleitungen regelmäßig demontiert werden müssen, etwa zu Wartungs-, Reinigungs- oder Inspektionszwecken. Da sich der Losflansch frei um den Stub End drehen lässt, lassen sich die Schraubenlöcher beim Verbinden zweier Flansche unabhängig von der Rohrausrichtung passgenau positionieren.

• Anlagenbau mit häufigem Leitungswechsel
• Chemische und pharmazeutische Industrie
• Lebensmittelverarbeitung
