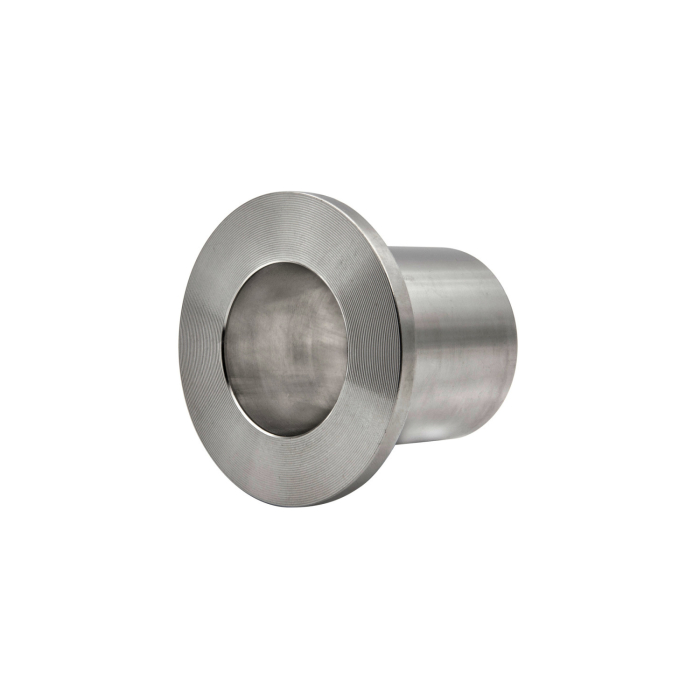

Stub Ends

Weitere Informationen zu unseren Stub Ends

Der Vorteil der Stub-End-/Losflansch-Kombination liegt vor allem in der Wiederverwendbarkeit:

Da der Flansch nicht fest mit dem Rohr verbunden ist, sondern nur locker aufgesteckt wird, lässt er sich bei Demontage wiederverwenden und muss nicht durch einen neuen Schweißflansch ersetzt werden. Das reduziert Material- und Montageaufwand bei Anlagen mit häufigem Leitungswechsel spürbar.

Bei der Ausführung stehen geschweißte und nahtlose Varianten zur Auswahl. Nahtlose Stub Ends kommen ohne Schweißnaht aus und eignen sich dadurch für Anwendungen mit erhöhten Anforderungen an Druck- und Temperaturbeständigkeit. Geschweißte Varianten bieten eine wirtschaftlichere Fertigung; bei Bedarf ist die Schweißnaht auch zu 100 % radiografisch geprüft (Xray) für zusätzliche Qualitätssicherung erhältlich.

Bei den Werkstoffen deckt 1.4301/1.4307 (304/304L) den allgemeinen Einsatzbereich ab, während 1.4401/1.4404 (316/316L) durch den zusätzlichen Molybdän-Anteil eine verbesserte Beständigkeit gegenüber Chloriden bietet und sich damit für anspruchsvollere Medienbedingungen eignet.

Über die verschiedenen Nennweiten, Schedule-Klassen (Wandstärken) und Ausführungen hinweg lässt sich für nahezu jede Rohrleitungsdimension und Betriebsanforderung ein passender Stub End finden — von kompakten Abmessungen bis zu Großrohr-Anwendungen.

Bei Fragen zu Werkstoffzeugnissen oder projektbezogenen Staffelpreisen können Sie uns jederzeit über unser Kontaktformular erreichen.

SCHON GEWUSST

Was ist ein Stub End?

Ein Stub End ist ein kurzes Rohrformstück, das am Rohrende angeschweißt oder angeschraubt wird und in Kombination mit einem lose aufgesetzten Losflansch eine lösbare

Flanschverbindung ermöglicht.

Was ist der Unterschied zwischen geschweißten und nahtlosen Stub Ends?

Nahtlose Stub Ends werden ohne Schweißnaht gefertigt und eignen sich für höhere Druck- und Temperaturanforderungen. Geschweißte Varianten sind wirtschaftlicher in der Fertigung und optional mit 100 % Röntgenprüfung (Xray) der Schweißnaht erhältlich.

Welche Werkstoffe sind erhältlich?

– 1.4301/1.4307 (304/304L): für den allgemeinen Einsatzbereich

– 1.4401/1.4404 (316/316L): mit verbesserter Beständigkeit gegenüber Chloriden

Nach welcher Norm sind die Stub Ends gefertigt?

Nach ASTM A403 (Werkstoff-/Fertigungsnorm für Edelstahl-Formstücke) in Verbindung mit ASME B16.9 (Maßnorm für Rohrformstücke).

Welche Nennweiten stehen zur Verfügung?

Von 1/2" bis 24", in den Schedule-Klassen SCH-10, SCH-10S, SCH-40 und SCH-40S – je nach gewünschter Wandstärke und Druckstufe.
